LPF -40 dB



1. Foto Hardware [Kembali]

ALAT

 1. Multimeter


2. Signal Generator




3. Oscilloscope



BAHAN

1. Resistor




2.  Operational Amplifier







3. Jumper

4. Kapasitor




2. Prosedur Percobaan[Kembali]

  1. Carilah rangkaian LPF -40dB di dalam module RS-A04 Operational Amplifier 2
  2. Hubungkan catu daya modul RS-A04 Operational Amplifier 2.
  3. Hubungkan function generator ke modul RS-A04 Operational Amplifier 2.
  4. Hubungkan probe pertama osiloskop ke V1 dan probe kedua pada Vo.
  5. Atur frekuensi sesuai dengan jurnal 200Hz-1kHz.
  6. Perhatikan gambar sinyal pada osiloskop.
  7. Ukur tegangan input dan output menggunakan multimeter.
  8. Catat hasil praktikum ke jurnal yang telah disediakan.

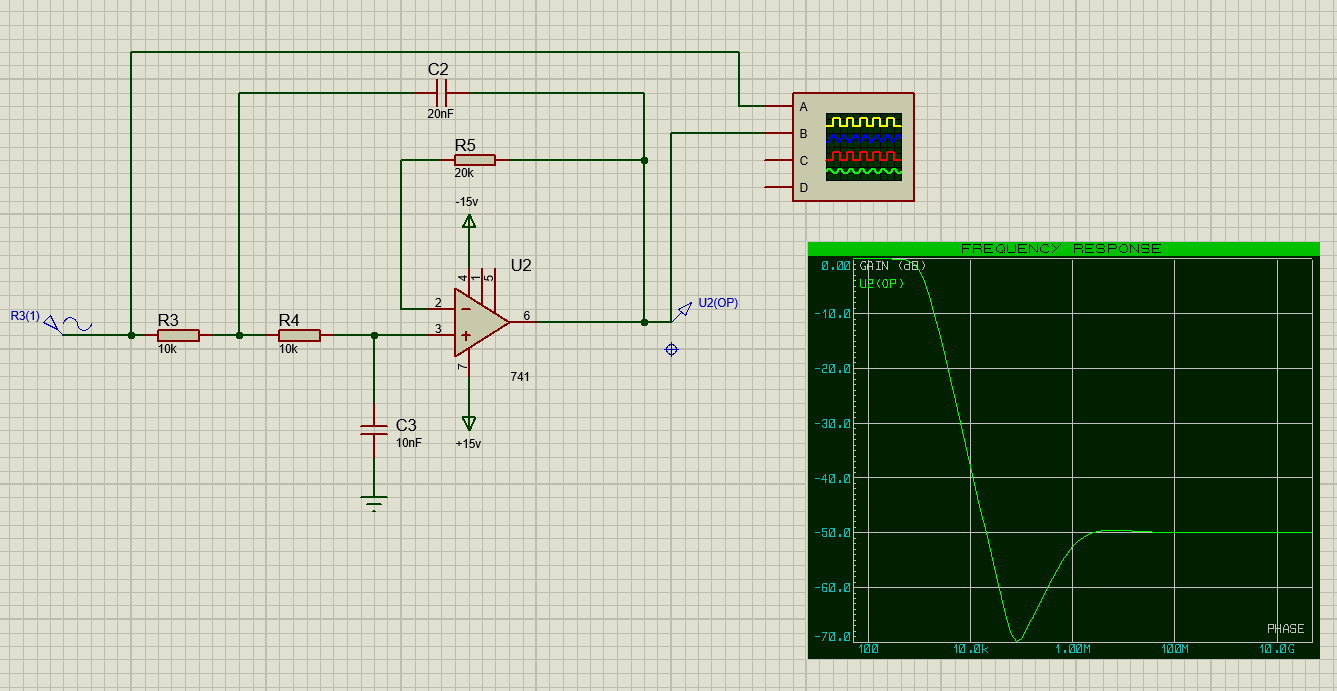

Rangkaian Simulasi :



Rangkaian LPF -40db

Prinsip Kerja:

LPF -40 db/dec memakai 2 resistor dan 2 kapasitor di kaki non inverting dengan 1 buah kapasitor dihubungkan juga ke ouput. Dan ia juga memakai 1 resistor di kaki inverting dan dihubungkan ke ouput. Grafik frekuensi menunjukkan penurunan -40 db/dec, dimana 2 buah resistor berfungsi melewati frekuensi rendah dan 2 kapasitor berfungsi melewati frekuensi tinggi yang dimana sebagiannya dibawa ke ouput dan sebagiannya ke ground.

Video Simulasi LPF -40db





4. Kondisi[Kembali]

LPF -40dB Saat Frekuensi 200 Hz, 700 Hz, 1 kHz

5. Video Demo[Kembali]




6. Download File[Kembali]

  1. Download File Rangkaian klik disini
  2. Download Datasheet Multimeter klik disini
  3. Download Datasheet Resistor klik disini
  4. Download Datasheet AC klik disini
  5. Download Datasheet OP-AMP klik disini
  6. Tugas Pendahuluan klik disini
  7. Laporan Akhir klik disini
